윈도우는 Windows 2000 이나 Windows XP 사용을 권장합니다.
Windows XP를 사용할 경우 C:\ 디스크는 Windows전용(10G 이상)으로 사용하고 저장공간
은 다른 디스크에 설정바랍니다.
1024 x 768 이상의 모니터 해상도에서 정상 동작을 합니다.
색 품질은 “중간(16비트) 또는 트루 컬러(32비트)” 으로 설정하십시오.

화면보호기는 ‘없음’ 으로 설정합니다.
전원옵션의 ‘모니터 끄기’, ‘하드디스크 끄기’, ‘시스템 대기모드’, ‘시스템 최대 절전모드’ 기능을
‘사용 안 함’ 으로 설정합니다.

ServicePack2를 설치한 WindowsXP를 사용하는 경우 Windows방화벽이 설치되어 있으며 기본적으로 사용함으로 설정되어 있습니다.
원격지에서 DVR에 접속할 경우 방화벽으로부터 다음의 프로그램을 예외 허용해야 됩니다.
예외 허용하지 않을 경우 원격지에서 DVR에 접속이 되지 않습니다.

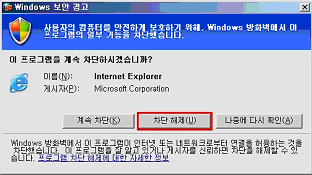

최초 DVR을 실행시 Windows는 보안경고를 나타내며 '차단 해제'를 선택시 방화벽에서 예외 허용됩니다.
방화벽메세지에서 차단하였을 경우 Windows방화벽 예외 항목에 'CnBDVR', 'CnBDVR Mediaserver', 'Apatch' 를 추가해야 됩니다.

[추가법]
윈도우 '시작' 버튼->'제어판' -> 'Windows 방화벽' -> '예외' -> '프로그램 추가' -> '찾아보기' 에서 다음의 경로에 위치한 파일을 선택하여 예외 허용한다.
C:\Program Files\CnBDVR\CnBDVR.exe 선택, 확인
C:\Program Files\CnBDVR\CnBDVR Mediaserver.exe 선택, 확인
C:\CnBWeb\Server\Apache\Apache.exe 선택, 확인 (Web server를 설치한 경우만)

ATI Radeon계열의 제품(비디오메모리 32MB이상)을 권장합니다.
(Intel Extreme graphics, nVidia Geforce 계열 사용가능함)
SiS 칩셋계열의 VGA와는 호환이 잘되지 않습니다.
Windows98 사용자의 경우 DiectX 7.0이상을 설치바랍니다.

DVR 시스템 (영상을 녹화할 시스템)
- 영상캡쳐보드 드라이버
- DVR Main 소프트웨어
- Web server 소프트웨어

원격지 컴퓨터 (네트웍상의 원격지 시스템)
- Client 소프트웨어

원격지 컴퓨터 (인터넷 익스플로러 사용)
- DVR 접속시 DVR으로 부터 ActiveX 설치

Update 전 실행중인 DVR 프로그램을 종료하십시오.
신규 소프트웨어를 홈페이지 자료실에서 다운로드 후 setup.exe파일을 실행하여 설치를 합니다. DVR 소프트웨어가 설치가 되어 있는 시스템이라면 이전의 소프트웨어를 삭제합니다.
이전 소프트웨어를 삭제 후 다시 setup.exe를 실행하면 설치됩니다.
소프트웨어를 삭제 후 설치 하더라도 저장된 영상/오디오 파일은 삭제되지 않습니다.
이전의 설정한 값을 그대로 적용하고자 하면 설정값을 저장해야 됩니다.

[설정값 저장]

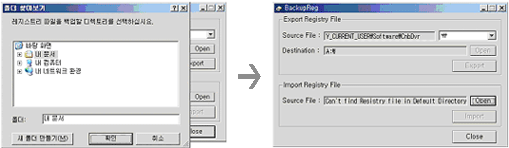

C:\Program Files\CnBDVR 폴더로 이동합니다. BackupReg.exe 를 실행하여 설정값을 저장합니다.

Export Registry File항목의 "Open"을 클릭하여 설정값의 저장 위치를 지정합니다.

...........CExport를 클릭하여 저장하면, .reg 파일이 생성됩니다.

[설정값 복귀]
C:\Program Files\CnBDVR 폴더로 이동합니다. BackupReg.exe 를 실행합니다.
Import Registry File항목의 "Open" 버튼을 클릭하여, 설정값이 저장된 위치에서 파일을 지정합니다.

..........."Import" 버튼을 클릭하여 설정값 불러오기를 시작합니다.
...........작업이 완료되면, 현재 설정된 모든 값을 이전에 저장된 설정값으로 교체합니다.

녹화할 디스크의 순서를 정의합니다. 저장공간이 부족해지면 가장 이전의 데이터부터 자동으로 삭제됩니다.

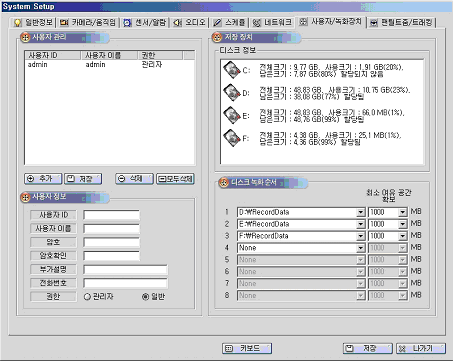

DVR 프로그램 -> 환경설정 -> 사용자/녹화장치 에서 녹화디스크를 설정합니다.
디스크정보에는 시스템에 설치된 디스크 정보가 표시됩니다.
녹화순서에 저장할 디스크를 선택합니다.
C:\ 디스크는 Windows전용으로 사용하기를 권장합니다.

DVR 프로그램 -> 환경설정 -> 사용자/녹화장치 에서 사용자를 추가하거나 암호를 변경할 수 있습니다.

사용자 ID와 암호, 암호확인을 입력 후 권한을 선택하고 추가 버튼을 누르면 사용자 ID가 추가됩니다. 저장 버튼을 선택하면 추가한 ID가 저장됩니다.

[사용자 권한]
- 관리자 : 시스템의 모든 기능을 사용할 수 있습니다.
- 일반 : 기능 사용에 제한이 있으며, 감시 모드만을 사용할 수 있습니다.

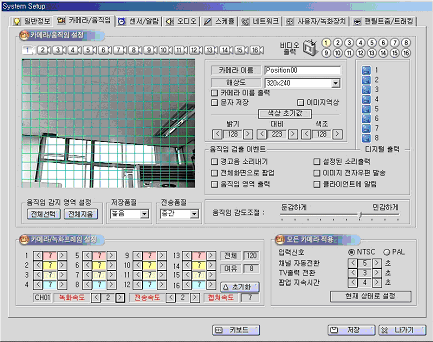

DVR 프로그램 -> 환경설정 -> 카메라/움직임 에서 녹화속도를 조정할 수 있습니다.

카메라/녹화프레임 설정에서 시스템이 지원하는 전체 프레임 수와 잔여 프레임을 확인하여 임의로 할당 할 수 있습니다.
프레임 수 지정시 채널별 최대 처리할 수 있는 속도(/초)를 설정하면 동일한 속도로 디스플레이됩니다. (단, BDS4824, BDS4812 은 Full speed으로 디스플레이 됨)
캡쳐프레임 범위내에서 녹화와 전송속도를 설정할 수 있습니다.

왼쪽에 쓰여진 숫자를 통해 카메라 채널을 확인하고, 좌우 방향 버튼을 사용하여 채널 별 초당 영상을 처리할 수 있는 최대 프레임 수를 조정 할 수 있습니다.

시스템에서 지원하는 전체 프레임(/초)과 채널 별로 할당되고 남은 잔여 프레임 수를 나타냅니다.초기화 버튼을 누르면 일반적인 평균값이 입력됩니다.

녹화 속도	해당 영상채널에 대한 녹화프레임 수 설정 (캡쳐속도 이내에서 설정가능함)
전송 속도	해당 영상채널에 대한 전송프레임 수 설정 (캡쳐속도 이내에서 설정가능함)
디스플레 속도	해당 영상채널에 대한 디스플레이 하는 속도

[움직임영역 지정]
움직임 녹화를 설정하려면 움직임 영역을 설정해야 됩니다.
DVR 프로그램 -> 환경설정 -> 카메라/움직임에서 녹화영역을 설정할 수 있습니다.
아래 그림의 카메라 영상 윈도우에 나타나는 사각블럭이 지정한 영역을 표시합니다.

[움직임 민감도 지정]
그림의 우측 가운데 지점의 움직임 감도조절에서 민감도를 설정합니다. 설정 바를 좌우로 움직여서 설정합니다. 설정 바의 위치를 지정 후 저장하면 적용됩니다.

[민감도 확인하는 방법]
움직임 검출이벤트 블록의 '움직임 영역출력'을 선택하면 카메라 영상에 움직임이 생겨 움직임으로 감지될 때 좌측의 카메라 영상 윈도우에 파란색 블럭으로 표시됩니다.

[움직임녹화 스케쥴설정]

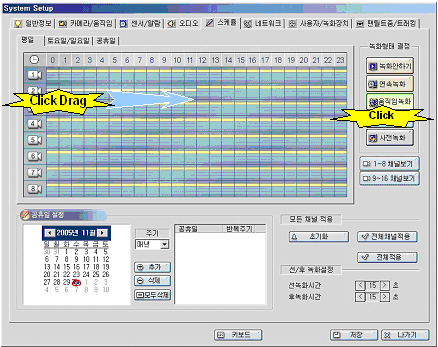

DVR 프로그램 -> 환경설정 -> 스케쥴 에서 '움직임녹화' 버튼을 선택 후 해당 영상채널의 시간을 선택합니다. 요일이나 공휴일별 설정을 할 수 있습니다.

[센서와 연동할 카메라 선택]
센서 입력이 감지되면 알람 출력 및 카메라가 동작되도록 설정할 수 있습니다.
DVR 프로그램 -> 환경설정 -> 센서/알람 에서 센서와 연동할 카메라를 선택합니다.

[센서녹화 스케쥴설정]
DVR 프로그램 -> 환경설정 -> 스케쥴 에서 '센서녹화' 버튼을 선택 후 해당 영상채널의 시간을 선택합니다. 요일이나 공휴일별 설정을 할 수 있습니다.

DVR 프로그램 -> 환경설정 -> 카메라/움직임 설정창에서 De-interlace된 해상도를 선택 할 수 있습니다.
De-interlace 되지 않은 640 x 480 이상의 카메라 해상도에서는 움직임이 있는 영상의 경우 대상 물체에 가로줄이 나타나는 현상이 있습니다. 이러한 현상을 막기 위해서는 640 x 480 sw 해상도를 선택하여 사용바랍니다.(일부 지원안되는 버전이 있습니다.)

Pan/Tilt 제어를 위해서는 "환경설정" -> "팬틸트줌/트래킹" 에서 설정이 되어 있어야 합니다.

[PTZ 모델 설정]

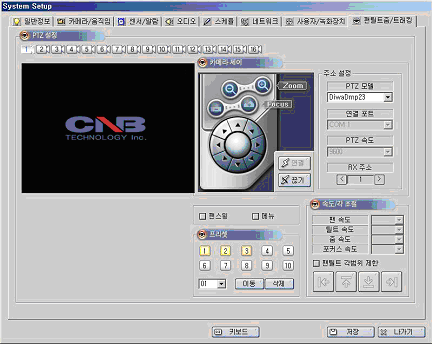

DVR 프로그램 -> 환경설정 -> 팬틸트줌/트래킹 설정창에서 해당카메라를 선택하고 PTZ모델, RX주소를 선택합니다.

카메라 버튼을 이용하여 Pan/Tilt 드라이버가 연결된 카메라 채널을 선택합니다.
[PTZ 모델] 항목에서 PTZ의 종류를 선택합니다.
연결 포트(COM 1,2…, RS485, RS422)
PTZ 속도(PTZ의 통신속도)
RX 주소를 선택합니다.
연결 버튼을 클릭합니다.
Zoom, Focus, 팬스윙, 틸트스윙 기능을 선택해서 확인할 수 있습니다.

[PTZ 제어방법]

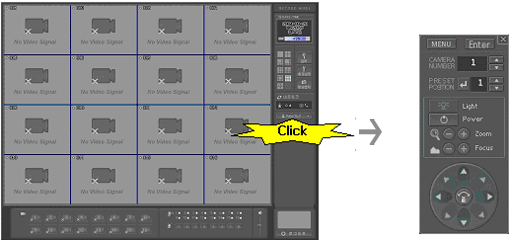

DVR 프로그램에서 PAN/TILT 제어 버튼을 선택하여 조정할 수 있습니다.
Menu : 카메라 OSD표시
Zoom, Focus, Pan(좌우이동), Tilt(상하이동)

CNB Camera :
AN(P)202, PTD302_D, PTD502_D, PTD302_P, PTD502_P, PTZ202, GN(P)600,
DRX502A(OLD), DRX500(NEW), DY_DSC_230S
PelcoD, PelcoP, WONWOO_PelcoD, Cynix_PelcoD
DiwaDmp23
Philips_TC8560
GC-755N(655N), GC-655N
ScanDome2(HSDN-251)
HRX-1000, ORX-1000
Panasonic_WVCSR854
Sensormatic
Kalatel
SmileCam
SAMSUNG_SCC643P
SANYO_SSPv1_3
LG_LPT_A100L

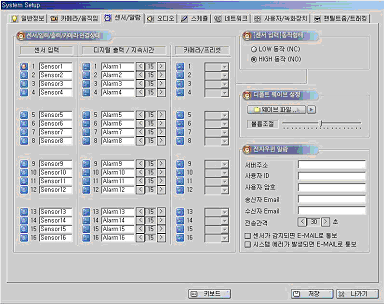

DVR 프로그램 -> 환경설정 -> 센서/알람 설정창의 전자우편 알람에서 e-mail을 설정할 수 있습니다.

서버 주소	메일 서버(SMTP)의 주소를 설정합니다. 예) smtp.mail.yahoo.co.kr ( SMTP서버를 DVR시스템에 설치한 경우 127.0.0.1 입력 )
사용자 ID	인증이 필요한 메일 서버의 경우 사용자 ID를 입력합니다. 예) master ( SMTP서버를 DVR시스템에 설치한 경우 사용하지 않음)
사용자 암호	인증이 필요한 메일 서버의 경우 사용자 암호를 입력합니다. 예) ******** ( SMTP서버를 DVR시스템에 설치한 경우 사용하지 않음)
송신자 E-mail	송신자의 메일 주소를 입력합니다.Ex) dvrsyst@dvr.com
수신자 E-mail	수신자의 메일 주소를 입력합니다. 세미콜론(;)을 사용하여 둘이상의 수신자를 입력할 수 있습니다. Ex) master@yahoo.co.kr; camsupervisor@naver.com
전송 간격	반복되는 동일 event에 대한 전송 간격을 초(Sec) 단위로 지정합니다.
서버 주소	메일 서버(SMTP)의 주소를 설정합니다. 예) smtp.mail.yahoo.co.kr ( SMTP서버를 DVR시스템에 설치한 경우 127.0.0.1 입력 )
센서가 감지되면 E-MAIL로 통보 예) 센서가 감지되면 위에서 지정된 수신자의 메일 주소로 메시지가 전달됩니다.
영상/디스크 에러 발생되면 E-MAIL로 통보 예) 영상이 빠지거나 시스템 에러가 발생되면 지정된 메일 주소로 메시지가 전달됩니다.

[주의]
DVR SMTP서버를 설치하여 메일서버로 사용하는 경우 일부 메일 계정의 주소는 수신이 차단될 수 있습니다. (hanmail.net, paran.com, empas.com … ) 이것은 도메인이 아닌 공인되지 않은 IP를 사용하는 메일의 경우 스팸등으로 분류되어 차단될 수 있기 때문입니다.
(Wndows95, 98(se), ME에서는 DVR SMTP 서버가 지원되지 않으니 다른 메일 계정을 사용해야 됩니다.)

영상 데이터의 변조 검출을 위해 프레임마다 주파수 영역에서 특징들을 생성하여 삽입합니다. 저장된 데이터의 변조 여부는 재생 화면이나 변조여부 검사용 소프트웨어에서 확인할 수 있습니다. DVR 프로그램 -> 환경설정 -> 일반정보창에서 설정할 수 있습니다.

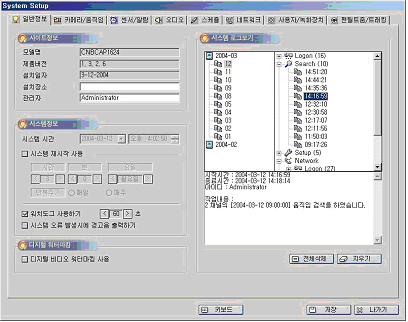

그림에서 '디지털 워터마킹 사용'을 선택하면 영상위조방지 설정이 완료됩니다.

CD에 제공하는 소프트웨어를 사용하여 영상위조 여부를 확인 할 수 있습니다.
VerifyWM.exe 를 실행합니다.

'Open' 버튼을 선택해서 검사할 파일을 선택합니다.
파일을 선택하여 열기를 하면 검사를 시작합니다.

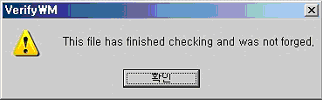

정상적인 파일이면 아래의 메시지가 나타납니다.

변경된 파일은 아래의 메시지가 나타납니다.

영상과 오디오를 동시에 녹화할 수 있도록 설정할 수 있습니다. 오디오를 녹화하기 위해서는 사운드 카드 등 별도의 하드웨어 장비가 설치되어 있어야 합니다.

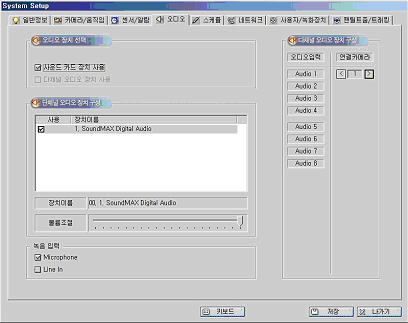

DVR 프로그램 -> 환경설정 -> 오디오 설정창에서 오디오를 설정할 수 있습니다.

사운드 카드장치 사용을 선택하고 사용할 장치를 선택합니다.

[오디오 입력 선택 (사운드카드 사용시 선택방법)]
오디오 입력 채널 버튼을 클릭하고 연결할 카메라 버튼을 클릭하면 영상과 오디오를 동시에 녹화할 수 있습니다.
오디오 입력은 마이크와 Line-In 신호중 하나만 선택하여 사용할 수 있습니다.

<사운드 카드에 오디오 라인 입력법>

[마이크 사용]
(사운드 카드에 마이크 증폭기능이 없는 경우가 많으므로 증폭기가 내장된 고감도 마이크 사용을 권장합니다.)

그림의 경우 오디오 장치의 1번 채널로 입력되는 오디오는 카메라 1번과 함께 녹화됩니다.

[Line-In 사용]
(Line-In 단자의 Left입력이 Audio 1 이 되며 Right입력이 Audio 2 가 됩니다.)

그림에서
오디오 장치의 1번 채널로 입력되는 오디오(Left sound)는 카메라 1번과 함께 녹화됩니다.
오디오 장치의 2번 채널로 입력되는 오디오(Right sound)는 카메라 2번과 함께 녹화됩니다.

[사운드카드 속성 설정]
사운드 카드를 사용할 경우 윈도우 시스템의 오디오장치 속성을 다음과 같이 설정하면 음성통신 상태가 개선될 수 있습니다.

소리탭	소리구성표 : 소리없음
볼륨탭	스피커설정 / 고급 / 성능 하드웨어가속 : 최대 ...............샘플속도 변환품질 : 양호
오디오탭	재생볼륨 - 마이크 / 라인입력 음소거 선택. 볼륨 최대로 설정. 녹음볼륨 - 마이크 / 라인 입력선택 .............. 마이크 고급설정 : 부스트 선택(증폭기 내장된 사운드카드)

(센서 입력)

(알람 출력)

[센서 입력 연결]
각종 센서(적외선 센서, 열선 감지기, 마그네틱)의 신호선 2가닥중 하나를 원하는 센서번호에 연결하고, 다른 하나는 COMMON에 연결합니다. (센서 입력의 "NC, NO" TYPE 설정은 "환경설정" -> "DIO"에서 "LOW, HIGH" 로 지정합니다.)
센서의 전원은 별도의 전원 아답터를 사용하십시오.

[알람 출력 연결]
동작전압 12V, 300mA 이하에서 사용하십시오. 전등 및 AC로 동작되는 기기를 제어할 경우에는 별도의 외부릴레이를 이용하여 제어 하십시오. 평상시에는 제어 출력 접점이 "NO" 상태로 유지되며, 제어 출력 시에 출력 접점이 Close(Short) 상태로 바뀝니다.

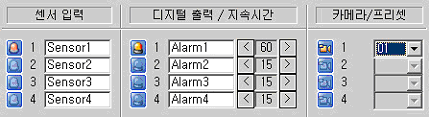

DVR 프로그램 -> 환경설정 -> 센서/알람 설정창에서 센서의 동작에 따른 연동을 설정할 수 있습니다. 센서의 동작이 감지되면, 알람 출력을 지정한 시간동안 동작시키고, 지정한 카메라의 프리셋 위치로 이동할 수 있습니다.

알람 출력은 센서동작과 움직임 감지, 직접제어등에 의해 동작 설정할 수 있습니다.

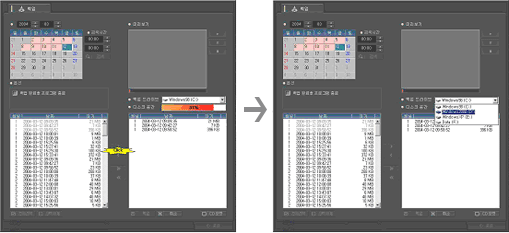

데이터 백업은 DVR 프로그램 -> 검색 -> 백업에서 데이터를 백업할 수 있습니다.

날짜와 시간을 선택하여 데이터를 검색할 수 있습니다.

검색한 데이터 중 백업할 데이터는 미리보기를 이용하여 확인 후 선택합니다.
백업할 드라이버를 선택한 후 백업을 합니다.
만약, CD-RW를 이용해 백업을 할경우 Roxio Easy CD Creator가 설치되어 있어야 됩니다.

클라이언트 소프트웨어 설정과 연결
클라이언트 소프트웨어에서 DVR을 연결하기 위해서는 우선 DVR서버 등록을 해야 됩니다.

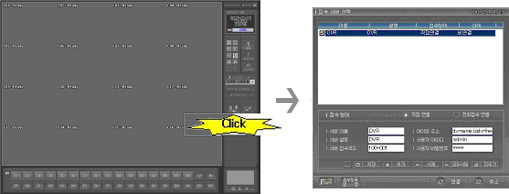

위의 그림같이 클라이언트 프로그램을 실행 후 연결버튼을 클릭하면 DVR서버관리창이 나타납니다. 서버이름, 서버접속코드(100-001), 아이피주소(IP 혹은 도메인이름), 사용자 아이디, 사용자비밀번호를 입력 후 "추가" 버튼을 클릭하면 서버가 등록됩니다. "저장"을 클릭하면 등록된 서버가 저장됩니다.

서버 이름	서버를 구분하기 위해 이름을 입력합니다.
서버 설명	서버에 대해 좀 더 자세한 정보를 입력합니다.
서버 접속코드	서버에 관리자가 설정해 놓은 접속 코드를 입력합니다. 이 접속 코드가 접속하려는 서버의 접속 코드와 다르면 접속이 거부됩니다. (기본 100-001으로 설정)
아이피 주소	서버의 인터넷 주소를 입력합니다. IP주소 또는 도메인이름을 입력합니다.
사용자 아이디	서버에 등록된 사용자 ID를 입력합니다. 서버에 입력한 ID가 존재하지 않으면 접속이 거부됩니다.
사용자비밀번호	사용자 ID에 대한 암호를 입력합니다.
세부항목 설정	각 서버마다 다른 포트의 번호를 수동으로 할당할 수 있습니다.

포트변경등 세부설정은 해당서버를 선택후 "세부항목설정" 버튼을 클릭하여 변경할 수 있습니다.

서버연결 : DVR서버를 선택하고 "

" 버튼을 클릭하면 DVR과 연결됩니다.

[경고음 발생 설정 (카메라 입력 손실, 움직임 검출시)]
클라이언트 프로그램 -> 연결버튼 -> 해당 DVR선택 -> 세부항목 설정에서
카메라 입력 손실, 움직임 검출 선택 저장.

[eMAP 을 사용한 이벤트 알림 설정]

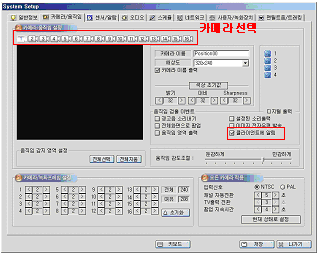

DVR 프로그램 환경설정에서 움직임 검출시 클라이언트에 알림 설정과 센서와 연동할 카메라를 선택해야 됩니다.

클라이언트 프로그램에서 발생하는 이벤트를 처리하기 위해서는 이벤트 처리설정을 해야 합니다.

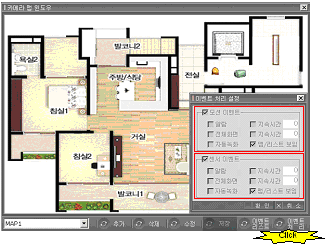

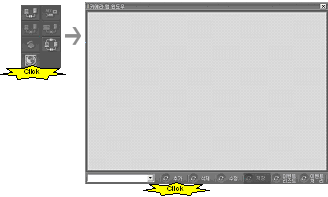

[맵 추가, 카메라, 센서를 맵에 할당]

[이벤트 처리 설정]

이벤트 처리 버튼을 클릭하면 '이벤트 처리 설정' 창이 나타납니다.

모션이벤트	모션감지 이벤트 발생 신호처리 기능
센서이벤트	센서감지 이벤트 발생 신호처리 기능
알람	이벤트 발생시 컴퓨터 스피커를 통한 알람음 발생 기능
(알람)지속시간	알람음 지속시간 설정. 설정시 해당 시간(초)동안 알람발생. 미설정시 이벤트 확인시 까지 알람 지속.
전체화면	이벤트 발생시 해당 카메라 또은 연결된 카메라의 전체화면으로 자동전환
(전체화면/녹화) 지속시간	전체화면 자동전환시간 설정. 설정시 해당시간(초)동안 전체화면으로 전환미설정시 이벤트 확인시 까지 전체화면 지속.
자동녹화	이벤트 발생시 해당 카메라 영상을 자동으로 저장. (전체화면/녹화)지속시간 설정시 해당시간 동안 저장. 미설정시 이벤트확인시 까지 녹화 지속.
맵/리스트 보임	이벤트 발생시 해당 맵과 이벤트 리스트가 자동으로 나타나는 기능

인터넷 익스플로러를 사용하여 DVR에 접속하기 위해서는 DVR 시스템에 DVR Web Server가 설치되어 있어야 됩니다.
DVR 프로그램 -> 환경설정 -> 네트워크 설정창에서 '웹클라이언트 지원'를 설정합니다.

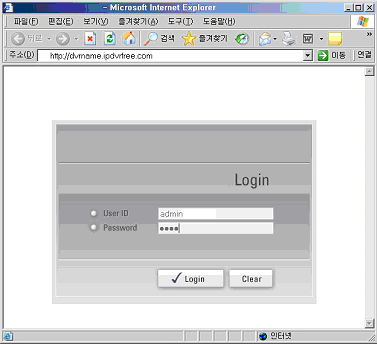

원격지에서 인터넷 익스플로러를 띄워서 DVR 서버의 IP주소 혹은 도메인이름을 주소에
입력하고 이동(GO)을 하면 로그인 창이 나타납니다.
예) http://211.0.0.0 또는 http://dvrname.ipdvrfree.com
웹 포트 8080 일경우 : http://211.0.0.0:8080 또는 http://dvrname.ipdvrfree.com:8080

로그인을 하면 DVR의 영상을 볼 수 있습니다.
DVR에 처음 접속하는 시스템은 영상을 받아보기 위해서 ActiveX를 설치를 합니다. 설치하는 동안 회선에 따라 몇분이 소요됩니다.

ActiveX 설치 메시지가 나타나서 '설치' 선택을 하면 설치를 합니다.(초기 한번만 설치되면 이후 접속시는 영상 모니터링 창이 나타납니다.)

네트웍 환경이 xDSL 등의 회선을 사용하며 유동아이피를 사용하는 DVR의 경우, 원격지에서 DVR에 접속시 매번 IP를 확인해야 하는 문제를 해결하기 위해 DDNS를 사용합니다. DDNS를 이용하면 아이피 주소가 아닌 도메인 이름으로 DVR에 접속할 수 있습니다.

[DVR 에서 DDNS 설정]
DDNS 서비스를 이용하려면

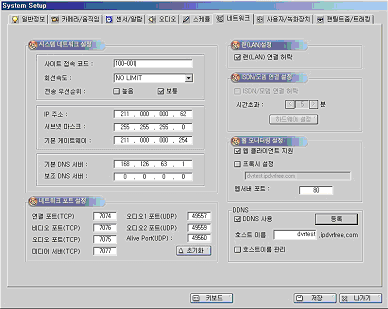

DVR 프로그램 -> 환경설정 -> 네트워크 탭에서 DDNS 서비스를 설정할 수 있습니다.

[호스트 이름 생성]

먼저, "DDNS 사용" 을 선택하면 제품을 등록할 수 있도록 관련 컨트롤이 활성화 됩니다.
사용하고자 하는 호스트 이름를 입력한 후 "등록" 버튼을 누르면 등록된 호스트 이름을 받아 나타냅니다. (호스트 이름은 알파벳[A~Z], [a~z], 숫자[0~9], 하이픈[-]의 문자를 사용할 수 있습니다.)

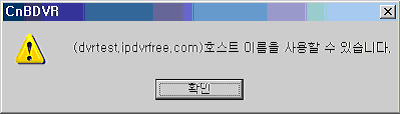

등록이 정상적이면 다음의 메시지가 나타납니다.

"확인" 버튼을 누른 후 "저장" 버튼을 누르면 등록이 완료됩니다.

[호스트 이름 관리]
일반 사용자는 호스트 이름 관리를 사용할 필요가 없습니다.
DDNS 홈페이지에서 자신의 DVR 리스트를 관리해야 되는 관리자만 사용하십시오.
DDNS 서비스를 사용하여 자신의 DVR 리스트를 관리하기 위한 사용법은
DVR 설치용 매뉴얼을 참조하십시오.

[도메인 이름을 이용하여 DVR에 접속]
DDNS 서비스를 정상적으로 가입하였다면, 클라이언트나 웹에서 도메인 이름을 이용하여 DVR에 접속할 수 있습니다.

1) 클라이언트 소프트웨어를 이용하여 접속하는 방법

그림같이 클라이언트 프로그램 실행 후 연결버튼을 클릭하면 DVR서버관리창이 나타납니다.

서버 접속 다이얼로그창에서 '아이피 주소'에 등록한 도메인 이름을 입력하여 접속.

2) 웹을 이용하여 접속하는 방법
인터넷 익스플로러(Internet Explorer) 주소에 호스트 이름을 입력하여 접속. (자세한 설명은 소프트웨어 매뉴얼 참고)

예) 주소 : http://dvrname.ipdvrfree.com 입력 (기본 웹 포트)
웹 포트 8080 일경우 : http://dvrname.ipdvrfree.com:8080 입력

DVR 이 라우터 혹은 IP공유기를 이용하여 네트워크에 연결되어 있을 경우, 라우터 혹은
IP공유기에서 포트 포워딩 기능을 이용하여 DVR에 접속가능하도록 설정해야 합니다. 라우터나 IP공유기를 사용하지 않고 직접 인터넷 망에 DVR 이 연결되어 있는 경우는 포트 포워딩 설정이 필요 없습니다. DVR에서 사용하는 포트는 다음과 같습니다. 기본으로 설정되어 있는 포트이고 사용자가 변경가능 합니다.

*포트포워딩 해야 할 포트 리스트.

기능	구분	포트번호
웹 포트	TCP	80
연결 포트	TCP	7074
오디오 포트	TCP	7075
비디오 포트	TCP	7076
미디어 포트	TCP	7077
오디오1	UDP	49557
오디오2	UDP	49559
Alive 포트	UDP	49560

포트포워딩 설정은 라우터 혹은 IP공유기 매뉴얼을 참고 바랍니다.

사설 IP를 사용하는 경우 '프록시 설정' 을 해야 됩니다.
DVR 프로그램 -> 환경설정 -> 네트워크 설정창에서 공인 IP를 가지는 IP공유기(혹은 라우터)의 공인 IP 주소를 입력합니다. DDNS설정을 하였을 경우 해당 도메인 이름을 입력합니다.

[주의]
IP공유기(혹은 라우터)는 포트포워딩이나 DMZ설정을 해야 됩니다. (설정은 각 장치 매뉴얼을 참고 바랍니다.)

만약 '웹서버 포트'를 기본이 아닌 다른 포트를 사용할 경우 '웹서버 포트' 를 변경합니다.
